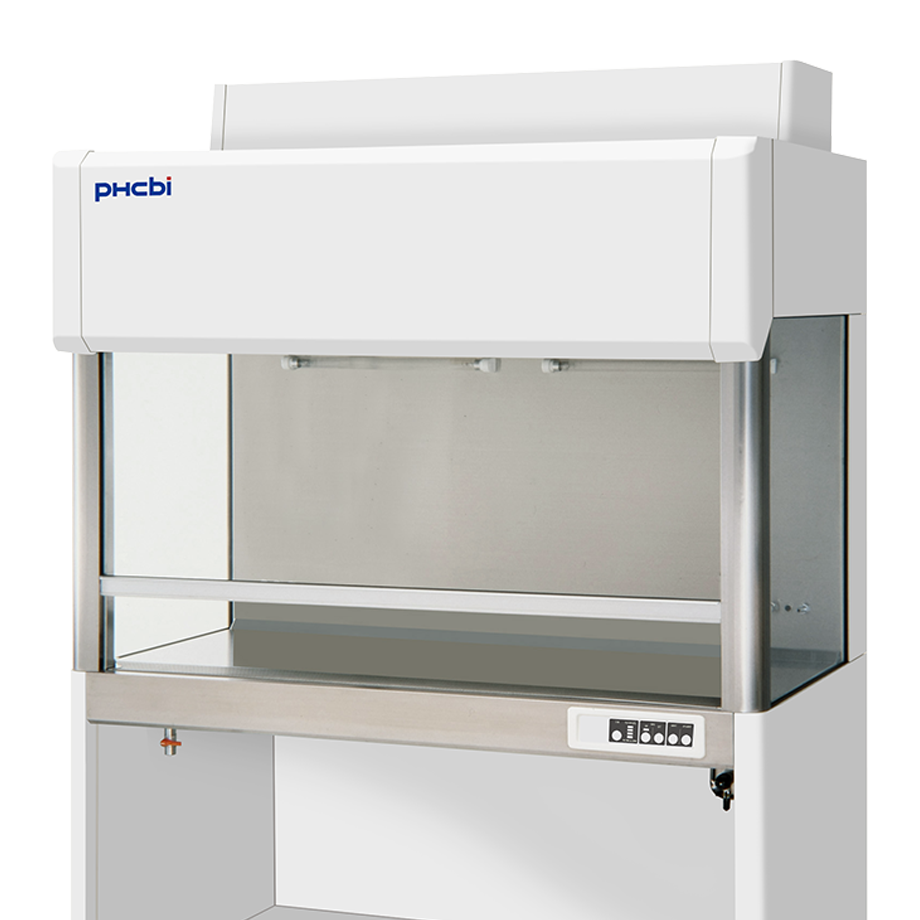

PHCbi

バイオクリーンベンチ

MCV-B131F

型式
強制循環排気式
ワークエリア寸法
W1360 × D605 × H680 mm

特長

実験ニーズにマッチしたクリーン環境です

気流と構造

作業者や周囲空間に配慮した強制循環排気式
(弱陰圧タイプ)

ワークエリアを弱陰圧に保ち、排気口にもHEPAフィルターを装備しています。汚染空気の直接流出を防ぎ、排気も清浄化するため、作業者や実験室の空気にほとんど影響を与えません。バイオハザード対策が不要な実験でも、操作する人や周囲環境への影響を重視した設計です。

※(ご注意)バイオクリーンベンチ(強制循環排気式)は、バイオハザード対策用キャビネットではありません。

高い清浄度を保つラミナーフロー(垂直層流)

ワークエリアのほぼ全面をカバーする専用HEPAフィルター、アウタータイプの蛍光灯の採用で、ワイドな有効作業区域と気流の乱れが少ないラミナーフローを可能にしました。

クロスコンタミネーションを防止する分散吸込方式

ワークエリアの吸込部は、手前だけでなく、作業台の左右や奥部からも分散して吸い込む方式を採用しました。クロスコンタミネーションの防止に役立つ気流方式です。

試料取り出しやバーナー使用に便利な風量可変装置
(オプション)

容器から試料を取り出す際の飛散防止に、数十秒間だけ風を止めたい、低風速状態で試料を処理したいなどの要望に応えた風量可変装置をオプションで装備できます。設置後の装着も可能で、研究内容の変化に対応できる設計です。

ワークエリアの温度上昇を防ぐアウタータイプの蛍光灯

蛍光灯はシャッターの外に配置して、ワークエリア内のラミナーフローの乱流や温度上昇などの弊害を防いでいます。

HEPAフィルターの性能試験に便利なPAOノズル

設置後のHEPAフィルター性能試験に便利なPAOノズルを標準装備しています。

外部とワークエリアを遮断するエアーカーテン機構

ワークエリアの開口部には、エアーカーテンを装備しています。汚染空気を包み込んで吸込口へ導き、操作側への直接流出を防ぎます。

保安性が高く温度上昇を防ぐ電子着火式ガスバーナー(オプション)

種火用のガス回路が不要なバイオクリーンベンチ専用の電子着火式ガスバーナーを採用しました。種火を灯す必要がないためワークエリアの温度上昇を防ぎ、しかもサイズは直径115mmの円型小型タイプです。

搬入・設置やメンテナンスが容易な3分割方式のボディー構造

上部の機械部・ワークエリア部・脚部の3分割が可能な構造です。また、入口最小開口部780mm(蛍光灯カバーを外すと764mmまで可能)の間口への搬入にも対応できる構造です。

バイオ専用パーソナルタイプ

主な特長

  • 低圧損HEPAフィルター
  • 警報保安装置
  • オールステンレス製(SUS-304)内装
  • 分散吸込方式
  • エアーカーテン機構
  • 高い清浄度を保つラミナーフロー(垂直層流)
  • 風量可変装置(オプション)
  • 電子着火式ガスバーナー(オプション)
  • 3分割方式のボディー構造
  • ガスバーナー配管一式(※1)
  • バキューム配管一式(※2)

※1:本体内配管・電磁弁・フットスイッチ
※2:本体内配管・フットスイッチ・真空ポンプ用電源コンセント

外観

仕様

品名 バイオクリーンベンチ
品番 MCV-B131F-PJ
型式 強制循環排気式
外形寸法 W1390 × D811 × H1890 mm
分解寸法 W1390 × D764 × H1335 mm
ワークエリア寸法 W1360 × D605 × H680 mm
外装 塗装鋼板(横板:ガラス)
内装 ステンレス鋼板
前面シャッター バランス機構付きアルミ枠ガラス(全開時最大本体高さ2176 mm)
主フィルター 給気用:低圧損HEPAフィルター(W1220 × D540 × H75 mm)
排気用:低圧損HEPAフィルター(W610 × D255 × H75 mm)
捕集効率:99.99%以上(0.3μm PAO)
プレフィルター
清浄度 クラス100(周囲条件:クラス1,000,000)
吹出風速 0.25 m/s以上(初期値)
騒音(50 Hz / 60 Hz) 53 dB(A) / 54 dB(A)
照明 2 本 蛍光灯40 W(グロースターター2 個)
照度 800 ルクス以上(初期値)
殺菌灯 2 本 15 W(グロースターター2 個)
気流方式 強制循環排気式(弱陰圧タイプ)
ファン 2 個 シロッコファン(Φ180 × 300 mm)
ファンモーター 4 極 出力160 W(両軸モーター)
吹出風量
循環風量(50 Hz / 60 Hz) 14 ㎥/min / 14 ㎥/min
フィルター寿命表示 緑色LEDの数でHEPAフィルターのつまり度を表示(点滅でならし運転を表示)
フィルター寿命警報 赤色LEDで表示(点滅とブザーでファン故障を報知)
ガス供給表示 緑色LEDで表示
電気保護装置 ファンモーター用サーマルバイメタル(ファンモーター内蔵)
キャスター 4 個(水平調節ボルト4 ヵ所)
コンセント 2 口 100 V(ヒューズ:定格125 V・6 A・径6.4 × 長さ30 mm)
ガスバーナー配管 1 ヵ所 銅パイプ
バキューム配管 1 ヵ所 ステンレスパイプ
製品質量 263 kg
電源 単相100 V 50 Hz / 60 Hz
定格消費電力(50 Hz / 60 Hz) 300 W / 340 W
付属品 フットスイッチ2 個(電子着火式ガスバーナー用・バキューム用)
  • ※ 本製品の各データは、当社基準で測定しております。
  • ※ 上記寸法は取手等の突起物を含みません。搬入時の必要寸法については寸法図をご参照ください。

メーカー希望小売価格(税・据付搬入費別)

MCV-B131F-PJ 1,620,000円
