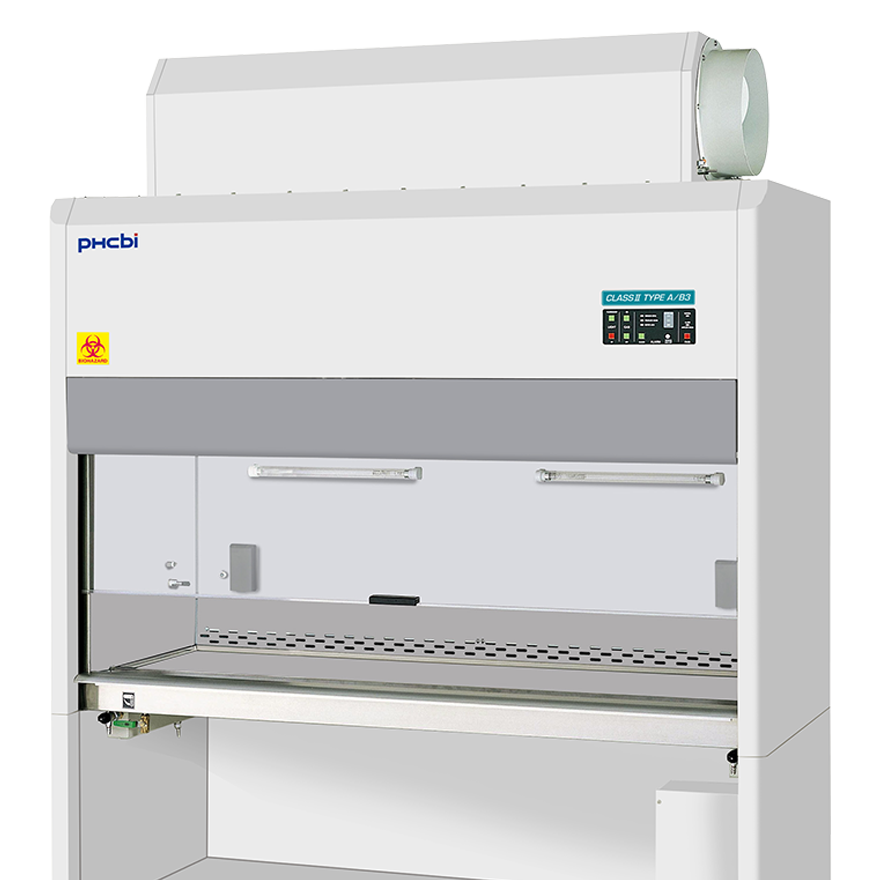

PHCbi

バイオハザード対策用キャビネット(安全キャビネット)

MHE-181AB3

型式
クラスⅡタイプA(室内排気型)/ B3(室外排気型)
ワークエリア寸法
W1650 × D601 × H640 mm

特長

排気方式が選べる排気ダクトチャンバー・ダンパーを装備ワイドサイズで選べる機種です

作業しやすく流入気流を乱さない
アームレストを標準装備

繊細な操作を要求される実験では、標準装備のアームレストが便利です。手首を乗せるだけで微細な作業が楽におこなえます。流入口を腕でさえぎらないため、流入気流を乱さない効果があります。必要のない時は、簡単に取り外しができます。

用途に合わせて排気方式が選べる
排気チャンバー・ダンパーを装備

MHE-181AB3は、室内排気にすれば「クラスⅡタイプA」、室外排気にすれば「クラスⅡタイプB3」として利用できます。取扱う試料が、将来は危険度3になる場合や、当面は室内排気で使用し近い将来に移設やダクト工事を実施して室外排気で使用する予定の施設に適切な機種です。

(注)室外排気でご使用の場合には、別途ダクト工事が必要です。

作動状況がひと目で確認できる
ビジュアル・チェック機構

バイオハザード対策用キャビネットにとって大切な運転状態の確認が、ひと目でおこなえる最新のビジュアル・チェック機構を標準装備しています。また、HEPAフィルターの寿命を3段階のLEDランプで報知するため、HEPAフィルターの状況をつねに確認できます。(HEPAフィルター交換の目安として、寿命ランプがひとつ減った時点で、HEPAフィルターの目詰まりが残り10%と設定しています。例えば、それまで約5年使っていたとすれば、残りは10%で、あと約6ヶ月が寿命の目安になります。)

※フィルター寿命は、実験環境によって数値が異なります。

信頼できる実験は安定した性能から
JIS/NSF規格準拠の細菌試験性能

バイオハザード対策用キャビネットMHEシリーズは、JIS/NSFの両規格に準拠した細菌性能試験をクリアしています。


作業性にすぐれた細心設計

使いやすく信頼性の高いバイオハザード対策用キャビネットをめざして、操作性を重視した細部設計を採用しています。

安定した適正な気流バランスを保ちます
風速自動インバーター制御

インバーター制御のファンモーターと風速センサーで、ファンスピードの自動制御が可能です。バイオハザード対策に必要な風速を、つねに安定した適正な気流バランスを保ちます。フィルターの目詰まりによる風速調整が不要です。

※※MHE-181AB3はフィルターランプ消灯。

視認性の高く操作しやすい
強化ガラス製の前面シャッター(オートバランス機構)




透明樹脂枠付き

ワークエリア内に影響を与えにくいフラット構造・室外設置の蛍光灯

蛍光灯は、ワークエリア外部に設置するフラットタイプです。室外から照射するため眩しくなく、ワークエリア内の温度上昇も起こりません。また、室内設置型のように、エリア内の気流を乱す心配もありません。

清掃がしやすいオールステンレス製の作業台

内装は、SUS-304オールステンレス製で、工具なしで外せる作業台やドレンコックなど、きめ細かい設計で、清掃や消毒がおこないやすくなります。

標準装備のガス・バキューム配管と電源コンセント

ワークエリア内に、電源コンセント(1口、防滴カバー付)やガス・バキューム配管を標準装備しています。

MHE-132AJ/91AB3/181AB3/13082/130AB3

作業スペースがワイドな1,800mm幅タイプ

主な特長

  • 広い作業スペースで、各種の実験操作に適しています
  • 排気チャンバー・ダンパーを装備(用途に合わせて排気方法が選べる)
  • 風速自動インバーター制御(安定した適正な気流バランスを保ちます)
  • アームレストを標準装備(作業しやすく流入気流を乱さない)
  • ビジュアル・チェック機構(作業状況が一目で確認できる)
  • JIS/NSF規格準拠の細菌試験性能(信頼できる実験は安定した性能から)
  • 強化ガラス製の前面シャッター(オートバランス機構)
  • オールステンレス製の作業台(清掃がしやすい)
  • フラット構造・室外設置の蛍光灯(ワークエリア内に影響を与えにくい)
  • ガス/バキューム配管と電源コンセント(標準装備)
  • 保安設計(作業者の保護を重視)

外観

仕様

品名 バイオハザード対策用キャビネット(安全キャビネット)
品番 MHE-181AB3-PJ
型式 クラスⅡタイプA(室内排気型)/ B3(室外排気型)
外形寸法 W1800 × D793 × H2282 mm
分解寸法 W1800 × D793 × H1432 mm
ワークエリア寸法 W1650 × D601 × H640 mm
作業台寸法 W1642 × D455 mm
外装 塗装鋼板
内装 ステンレス鋼板(ヘアーライン仕上げ)
前面ガラス扉 自動バランス機構付きアルミ枠強化ガラス
給気用フィルター 標準HEPAフィルター(W760 × D500 × H75 mm)× 2 枚
定格風量:16.0 ㎥/min
圧力損失:245 Pa
捕集効率:99.99%以上(0.3μm PAO)
排気用フィルター 低圧損HEPAフィルター(W610 × D280 × H150 mm)× 2 枚
定格風量:7.0 ㎥/min
圧力損失:123 Pa
捕集効率:99.99%以上(0.3μm PAO)
清浄度 クラス100(周囲条件:クラス1,000,000)
排気量 10.9 ㎥/min
設定吹出風速 奥 列:0.320 m/s
中間列:0.330 m/s
手前列:0.370 m/s
設定流入風速 0.550 m/s
循環気率 約70 %
騒音 64 dB(A)
照明 2 本 蛍光灯40 W(インバーター方式)
照度 1000 ルクス(初期値)
殺菌灯 2 本 15 W(グロースターター2 個)
ファンモーター 出力300 W(両軸モーター)
表示 LED表示:排気モニター(緑色)・フィルター寿命(緑色)・ガス供給(緑色)・各種警報(赤色)
警報機能 流入風量異常・圧力異常・ファンモーター異常・前面ガラス扉開放高さ異常・フィルター寿命
キャスター 4 個(水平調節ボルト4 ヵ所)
コンセント 作業用:2 口 × 2 ヵ所 100 V(ヒューズ:定格125 V・10 A・径6.4 × 長さ30 mm)
ガスバーナー配管 2 ヵ所 銅パイプ
バキューム配管 2 ヵ所 ステンレスパイプ
ドレンバルブ ボールバルブ(接続部:PT3/8 インチ)
製品質量 403 kg
電源 単相100 V 50 Hz / 60 Hz 電源コード2 本(各15 A)
定格消費電力 506 W
付属品 フットスイッチ2 個(電子着火式ガスバーナー用)・ダクトチャンバー(排気方向:左-右)・アームレスト
  • ※ 本製品の各データは、当社基準で測定しております。
  • ※ 上記寸法は取手等の突起物を含みません。搬入時の必要寸法については寸法図をご参照ください。

メーカー希望小売価格(税・据付搬入費別)

MHE-181AB3-PJ 2,700,000円
