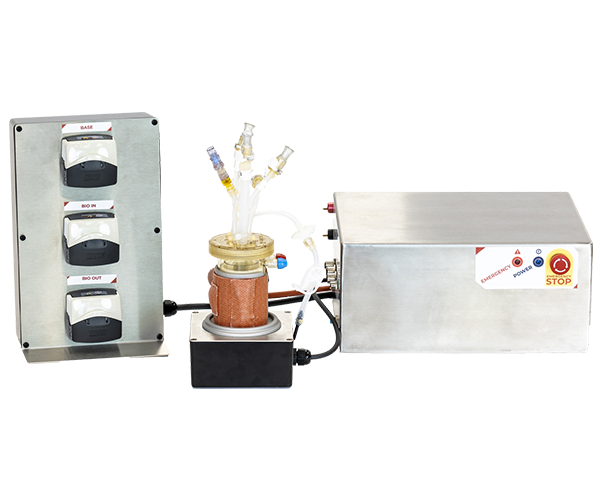

プロセス開発向けの超小型のfixed-bed バイオリアクター

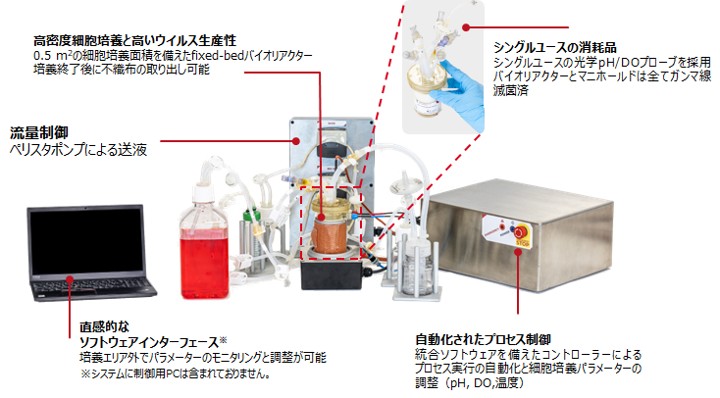

scale-XTM nexoバイオリアクターは、培養面積0.5 m² を有し、ウイルスベクターやエクソソーム生産の初期研究やプロセス開発に利用できます。中間スケール (10 m² / 30 m²) であるscale-XTM carboへのシームレスなスケールアップを可能にし、商用製造へのプロセスを迅速かつ円滑に実現します。
- 製造元：Univercells Technologies S.A.
コントローラ
| コントローラ構成 |
寸法 (WxDxH), 重量 |
コントロールユニット 300 x 300 x 140 mm, 8 kg
ポンプボックス 175 x 110 x 285 mm, 3 kg
スターラー 120 x 120 x 130 mm, 1.5 kg |
| 材質 |
ステンレス鋼板とアルミニウム |
| ヒーティング |
ヒーティングジャケット搭載
バイオリアクターの加熱温度範囲 ： 32℃ - 37℃ |
| アジテーション |
磁気撹拌プレート (0 - 1500 rpm) |
| ポンプ |
• Bioreactor IN: 0-22 mL/min(1/8インチチューブ使用)
• Bioreactor OUT: 0-22 mL/min(1/8インチチューブ使用)
• Base: 0-5 mL/min (1/8インチチューブ使用) |
| プローブ&センサー |
DO |
1 x Presens 光学ファイバー, 2500 mm,
制御範囲 10% - 100% |
| pH |
1 x Presens 光学ファイバー, 2500 mm,
制御範囲 6.5 - 7.5 |
| 温度 |
PT-100 Temperature probe(0-50℃) |
| サイズ |
ガス供給 |
Air, O2, CO2 (0.22 μmフィルター済み,
1-2 bar, 最大流量250 mL/min) |
| 電源供給 |
90 - 264 V (47 - 63 Hz) |
| 消費電力 |
216 W |
ソフトウェア
| 一般 |
HMI |
無線Wifiまたは有線LANケーブルによる接続 *1 |
| データ出力 |
データ：CSV
グラフ：PNGまたはPDFレポート：PDF |
*1 制御用PCは含まれておりません。別途ご準備ください。
Fixed-bed バイオリアクター
| 容器 |
培養面積 (m2) |
0.5 |
| 寸法 (D x H) |
77 x 112 mm |
| ワーキングボリューム (L) |
0.075 |
| 材質 |
容器：ポリカーボネート
fixed-bed：PETとPP |
| 滅菌 |
ガンマ線滅菌照射済み、シングルユース |
| アジテーション |
インペラ |
磁気駆動型Rushtonタービン |
| ポート |
液体・ガス接続 |
• 1 x Media IN (1/8”)
• 1 x Base (1/8”)
• 1 x Media OUT (1/8”)
• 1 x Gas IN (1/8”)
• 1 x Gas OUT (1/4”)
• 1 x Drain sampling (1/8”) |
| モニタリング制御 |
• 1 x pH probe
• 1 x DO probe
• 1 x temperature probe |
| サンプリング |
液体サンプリング |
バイオリアクター上のDrain Samplingラインから可能 |
| マニホールド |
リアクターに取付済み |
培地の流出入、アルカリ滴下、ガス交換用 |
マニホールドキット
| 一般 |
用途 |
R&D用途のみ |
| マニホールド |
液体・ガス接続 |
• Inoculation manifold (1/8”) 0.05 Lボトル付
• Base manifold (1/8”) including 0.125 Lボトル付
• Condensation trap manifold (1/4”) 0.125 Lボトル付
• Recirculation and/or perfusion manifold (1/8”) 1 Lボトル付
• Harvest assembly (1/8”) 0.125 Lボトル付 |
-
